 安定化電源装置

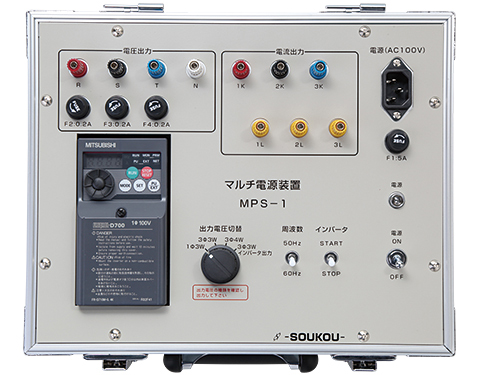

マルチ電源装置  MPS-1
電力量計の結線確認用の電源装置
MPS-1

標準価格:285,000円 (消費税別)

使用用途

■電力量計(Whメータ)の結線確認用電源として
※結線確認は、共立電気計器製WHM結線確認試験器(KEW6310WHM)と組合せて行います。
■低圧回路の短絡有無の確認

仕様

使用電源 AC100V±10% 50/60Hz
出力回路 1Φ2W、1Φ3W、3Φ3W、3Φ4W
模擬出力電源 1Φ2W 60、100V
1Φ3W 100-200V
3Φ3W 104、173V
3Φ4W 60-104V、100-172V
模擬出力電流 2A
電源出力 内部インバータ電源を出力します。
3Φ3W 200V 0.4kW
出力周波数 50/60Hz
出力波形 インバータ出力(PWM制御による波形)
外形寸法 330(W)×260(D)×240(H)
重量 約10kg
付属品 試験用コード(収納袋付)・取扱説明書

各出力回路の出力端子

出力回路 1Φ2W 1Φ3W
模擬電圧 100V 200V 100-200V
切替スイッチ 1Φ3W 1Φ3W 1Φ3W
電圧端子 R-N R-T R-N-T
電流端子 1K-1L 1K-1L 1K-1L
    3K-3L

出力回路 3Φ3W 3Φ4W
模擬電圧 100V 173V 60V 100V
切替スイッチ 3Φ3W 3Φ4W 3Φ3W 3Φ4W
電圧端子 R-S-T R-S-T R-S-T-N R-S-T-N
電流端子 1K-1L 1K-1L 1K-1L 1K-1L
3K-3L 3K-3L 2K-2L 2K-2L
    3K-3L 3K-3L
